Rangiersignale

Licht-Abdrücksignal

Dieses selten gewordene Signal zeigt die Befehle des Rangierwärters an den Lokführer am Ablaufberg, was später allerdings per Funk gemacht wurde und bei modernen Zugbildungsanlagen vollständig vom Computer via Fernsteuerung erledigt wird. Wenn Züge getrennt und neu gruppiert werden sollen, wird der alte Verband entkuppelt über einen Hügel geschoben, wobei die einzelnen Wagons nacheinander runterrollen und über verschiedene Weichen neuen Zügen zugeordnet werden.

Ra 6 = Halt, abdrücken verboten (ein horizontaler weisser Lichtstreifen)

Ra 7 = Langsam abdrücken (ein diagonaler weisser Lichtstreifen)

Ra 8 = Mäßig schnell abdrücken (ein vertikaler weisser Lichtstreifen)

Ra 9 = Zurückziehen (ein nach rechts unten offener weisser Lichtwinkel)

Die Anzahl der Lampen für die Lichtstreifen kann variieren.

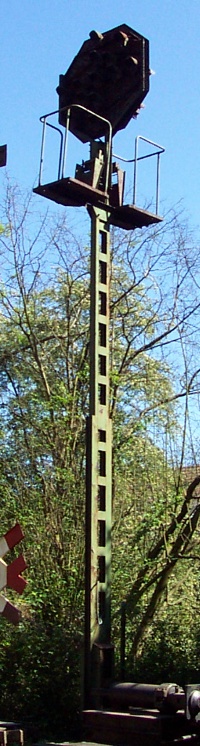

Links so gesehen 2009 in
München-Trudering

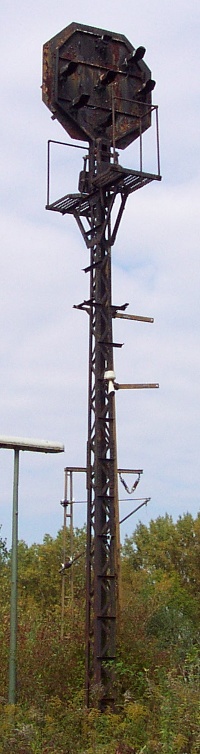

Mitte so gesehen 2011 in
Wanne-Eickel

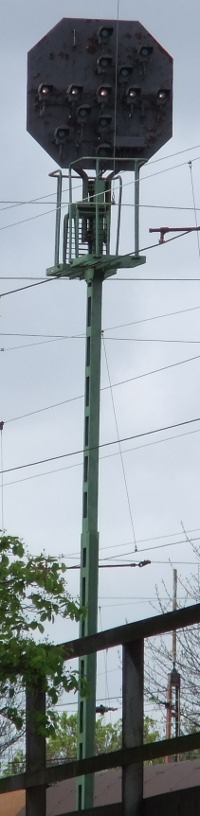

Rechts so gesehen 2009 im
Eisenbahnmuseum Bochum-Dahlhausen

Spar-Abdrücksignal

Soll heutzutage doch per Signal abgedrückt werden, wird eine einfache Ampel aufgestellt.

Halt, abdrücken verboten (ein rotes Licht)

Langsam abdrücken (ein weisses Licht)

Die Lampen können mit Balkensymbolen maskiert sein wie Strassenbahnsignale.

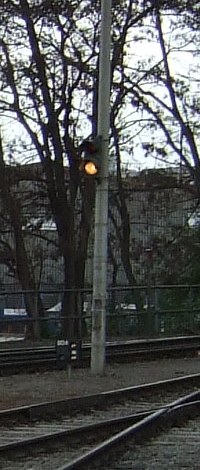

So gesehen 2012 in
Witten-Hbf
