Zusatzsignale im Hauptschirm

Bei Kompakt- und Kombinationssignalen ist es möglich, zusätzliche Signale direkt im Signalschirm unterzubringen. Die Animation zeigt den Maximal-Ausbau.

Zs 1 = Ersatzsignal, vorbeifahren
(drei weisse Lichter in A-Form)

Zs 7 = Vorsichtsignal, auf Sicht mit max. 40 km/h vorbeifahren
(drei gelbe Lichter in V-Form)

Zs 8 = Fahrt auf falschem Gleis
(drei weisse, blinkende Lichter in A-Form)

Hp 0 + Sh 1 = Halt für Zugfahrt, Rangierfahrt erlaubt
(ein rotes und zwei weisse, nach rechts steigende Lichter)

Kennlicht = Signal ignorieren
(ein weisses Licht)

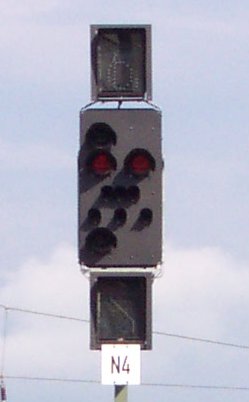

Das Beispielsignal kann neben seinen Hauptsignalbildern Sh 1, Zs 1 und Kennlicht zeigen und hat oben einen Zusatzanzeiger mit Kennziffern 6 und 11 für 60 und 110 km/h sowie einen Gleiswechselanzeiger unter dem Hauptschirm.
So gesehen 2009 in Warburg

Rechts noch die Maße der Signalschirme in mm.
